Учёт ресурсов

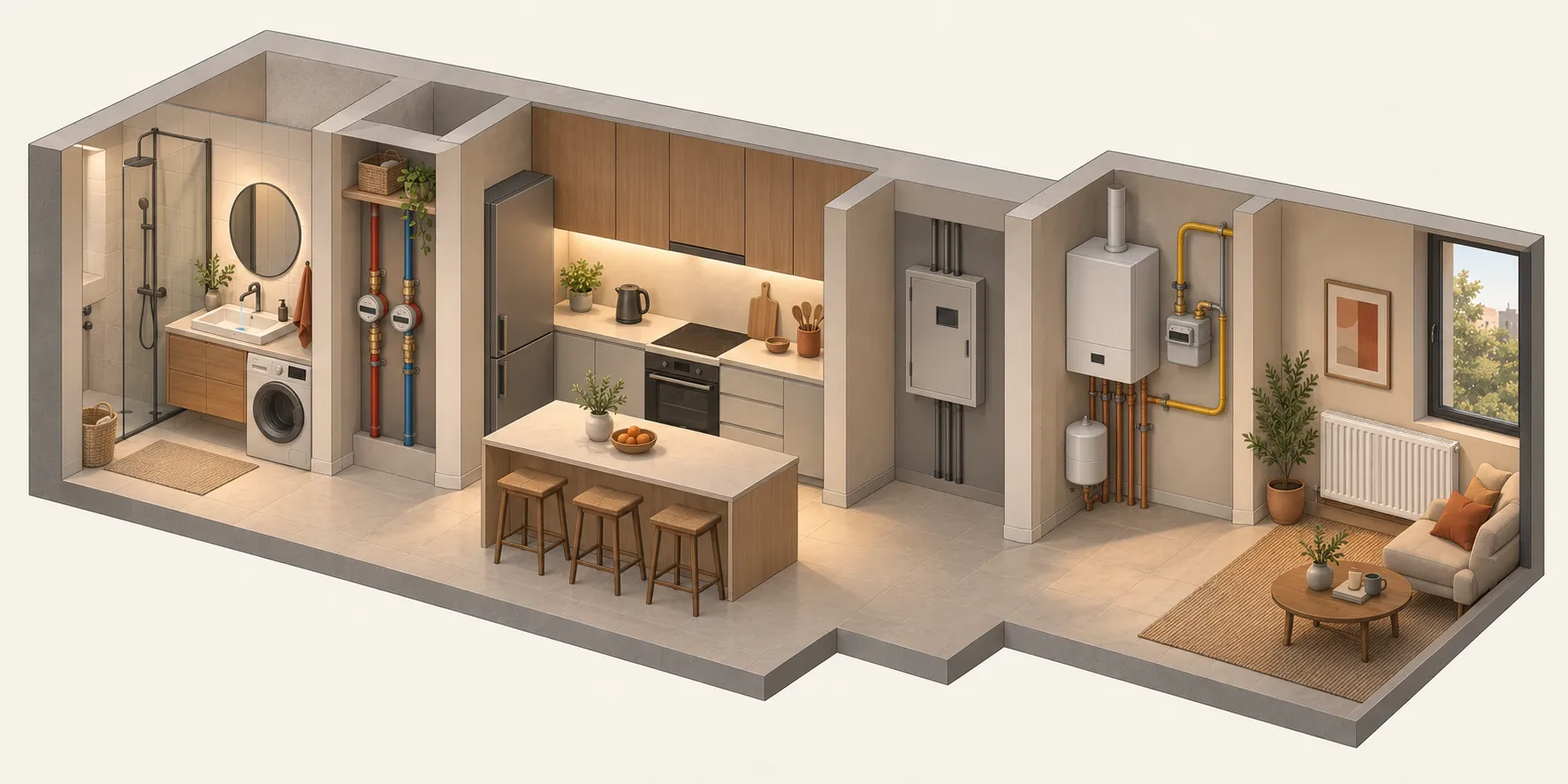

Сколько воды ушло на повседневные дела, сколько электричества потребил дом, сколько газа или тепла потребовалось для отопления. Учёт ресурсов помогает видеть потребление в Ritmod, не обходя каждый раз все приборы.

Автоматизация импульсного счётчика переводит сигналы совместимого прибора в три результата:

• Накопленное количество — сколько ресурса уже учтено.
• Расчётная скорость расхода — с какой интенсивностью идёт потребление по последним сигналам.
• Признак потребления — считает ли автоматизация расход продолжающимся или уже завершённым.

Принцип общий для разных ресурсов: прибор выдаёт сигнал на определённое количество воды, газа или энергии, а Ritmod учитывает эти сигналы. Для каждого независимого счётчика создаётся своя автоматизация. Нужны совместимый импульсный выход и подключение, которое передаёт его переключения без потерь.

Холодная и горячая вода учитываются отдельно

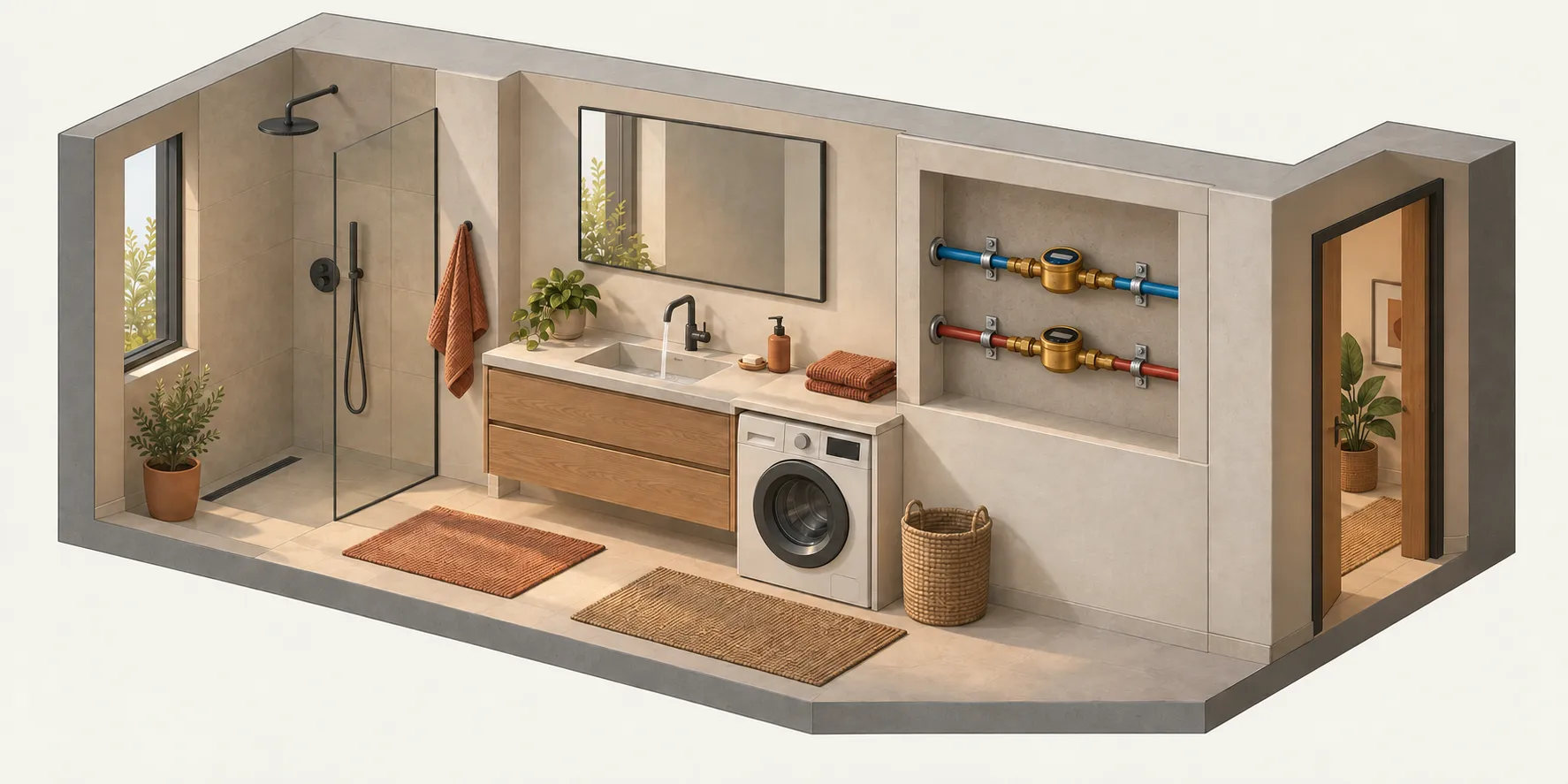

Каждая линия имеет свой счётчик: потребление холодной и горячей воды не смешивается в одном показании.

Душ, мытьё посуды и стирка постепенно увеличивают показания. Вы видите отдельно накопленный объём холодной и горячей воды, а по расчётной скорости можете оценивать интенсивность текущего расхода после проверки её точности на вашем приборе.

Вы пользуетесь водой → счётчик передаёт импульсы → учтённый объём увеличивается.

По тому же принципу можно учитывать воду для полива, гостевого дома или другой отдельной линии, если на ней установлен свой счётчик. Один прибор на общем вводе показывает суммарное потребление и сам не определяет, куда именно ушла вода.

Видно, сколько электричества потребляет дом

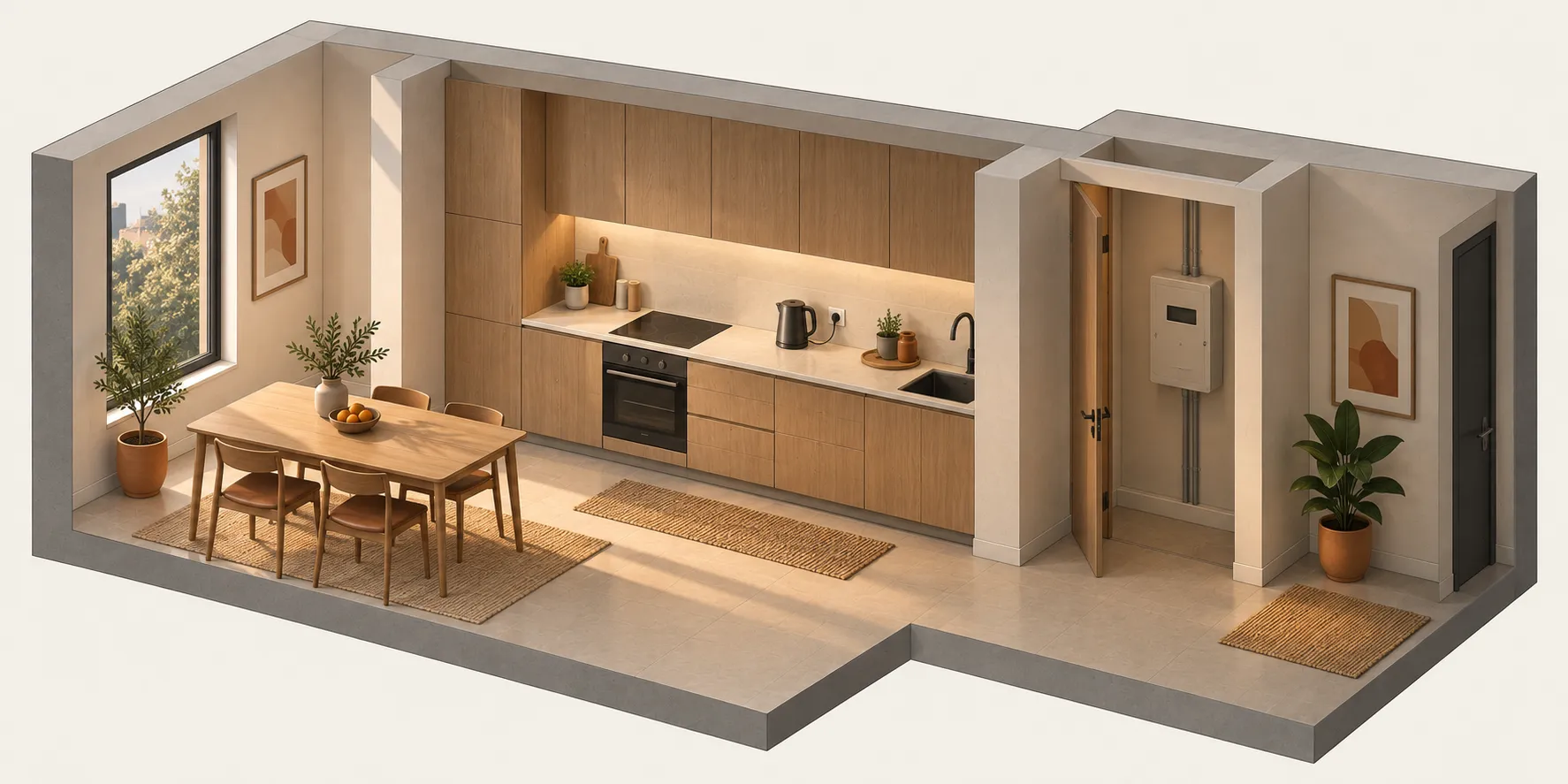

Импульсы электросчётчика отражают использованную энергию. Отдельная линия видна отдельно, только если у неё есть собственный прибор учёта.

Приготовление еды, нагрев воды и работа бытовой техники складываются в общее потребление. Совместимый электросчётчик передаёт импульсы, а Ritmod накапливает соответствующее количество энергии.

Работает техника → электросчётчик учитывает энергию → показание в Ritmod растёт.

Накопленную электроэнергию обычно выражают в кВт·ч, а скорость её потребления соответствует мощности. Импульсная оценка требует проверки по конкретному счётчику и не заменяет прямое измерение мощности. Единицы и пересчёт согласуются отдельно: автоматизация сама их не преобразует.

Общий счётчик не разделяет расход между чайником, духовкой и другими приборами. Для отдельного учёта мастерской, зарядки автомобиля или другой линии нужен отдельный совместимый счётчик.

Газ учитывается по мере работы оборудования

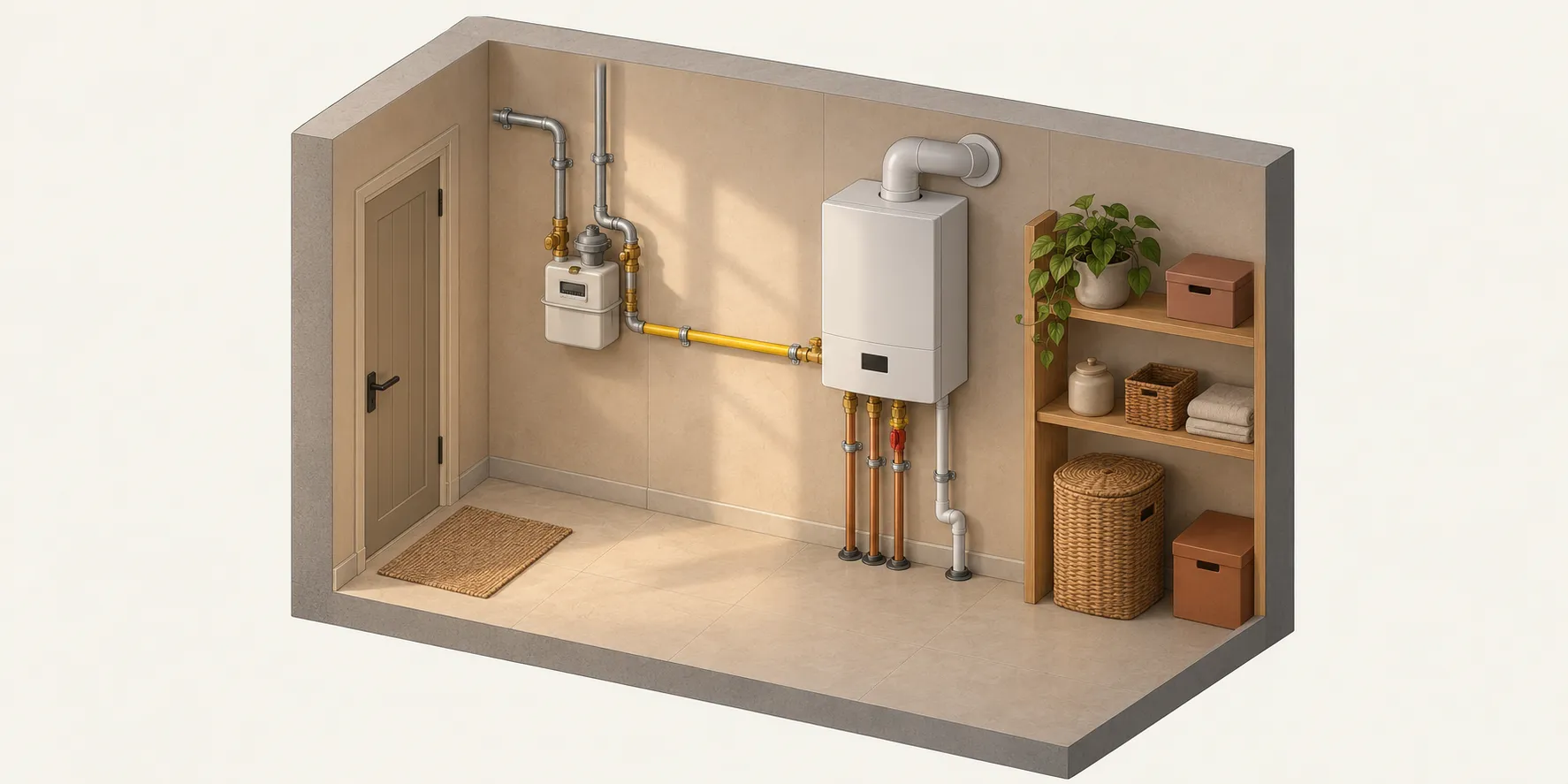

Учёт показывает газ, прошедший через счётчик при обычной работе оборудования.

Газовый котёл расходует топливо на отопление и подготовку горячей воды. Если прибор учёта имеет подходящий импульсный выход, его сигналы позволяют накапливать объём газа в Ritmod и получать расчётную оценку интенсивности потребления.

Оборудование потребляет газ → прибор передаёт импульсы → накопленный объём увеличивается.

При общем счётчике показание объединяет все подключённые после него приборы. Оно не разделяет автоматически газ на отопление, горячую воду и приготовление еды.

Учёт расхода не определяет наличие газа в воздухе. Обнаружение утечки и защитные действия описаны отдельно в разделе «Защита от утечки газа».

Тепло учитывается как переданная энергия

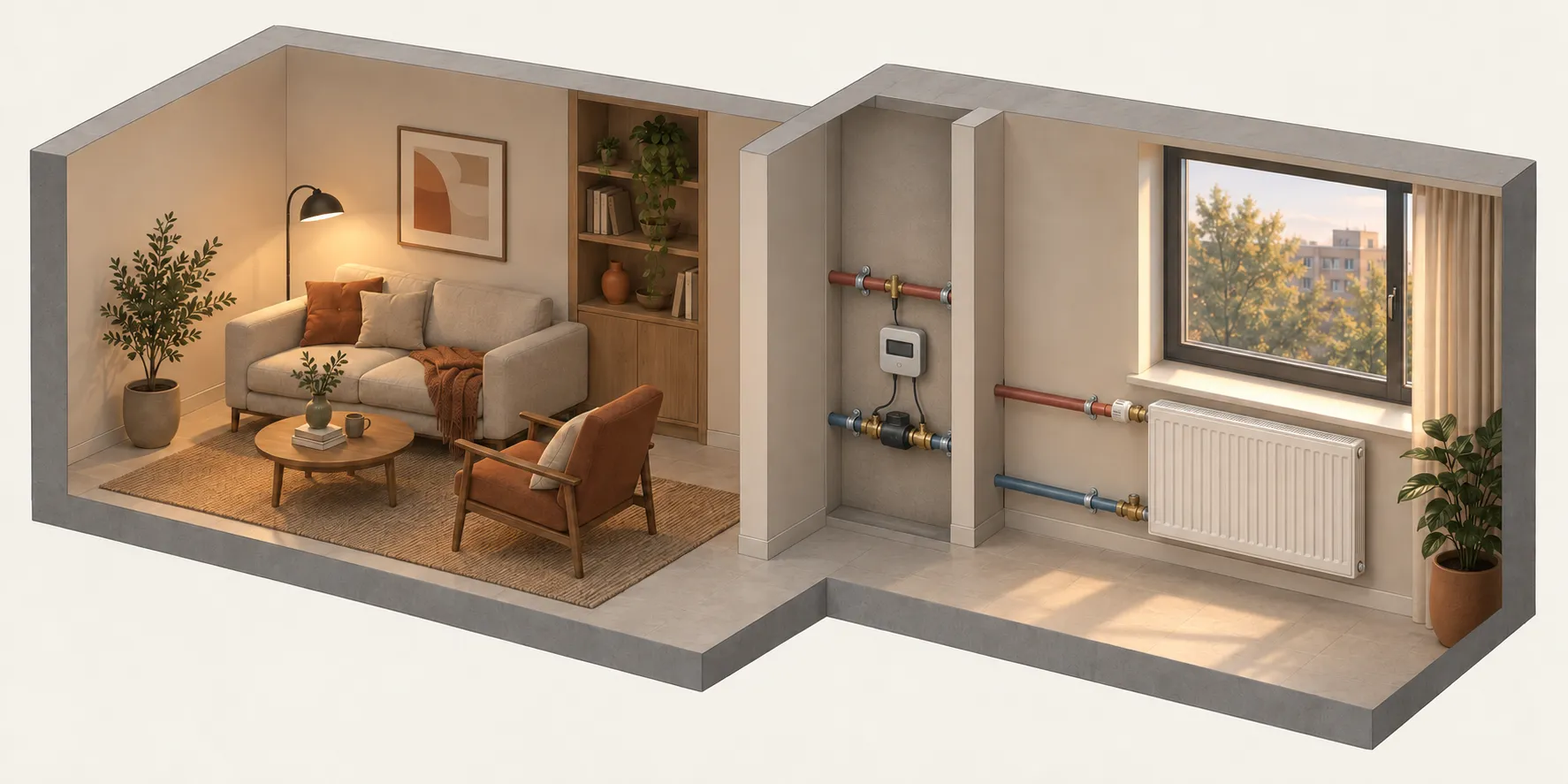

Количество тепла измеряет теплосчётчик. Ritmod учитывает его импульсы, соответствующие переданной энергии.

Когда нужно знать, сколько тепла получило помещение или отдельный контур, источником данных служит совместимый теплосчётчик с импульсным выходом энергии. Ritmod накапливает переданное им количество тепла; по сигналам также доступна расчётная оценка скорости его поступления.

Теплосчётчик измеряет переданную энергию → выдаёт импульсы → Ritmod увеличивает учтённое количество тепла.

Важно, чтобы выбранный выход прибора означал именно энергию. Импульсы обычного водосчётчика показывают объём жидкости: сама по себе циркуляция воды через радиатор не даёт количество тепла. Единица и количество энергии на импульс должны соответствовать конкретному теплосчётчику.

Видно, когда расход усиливается и прекращается

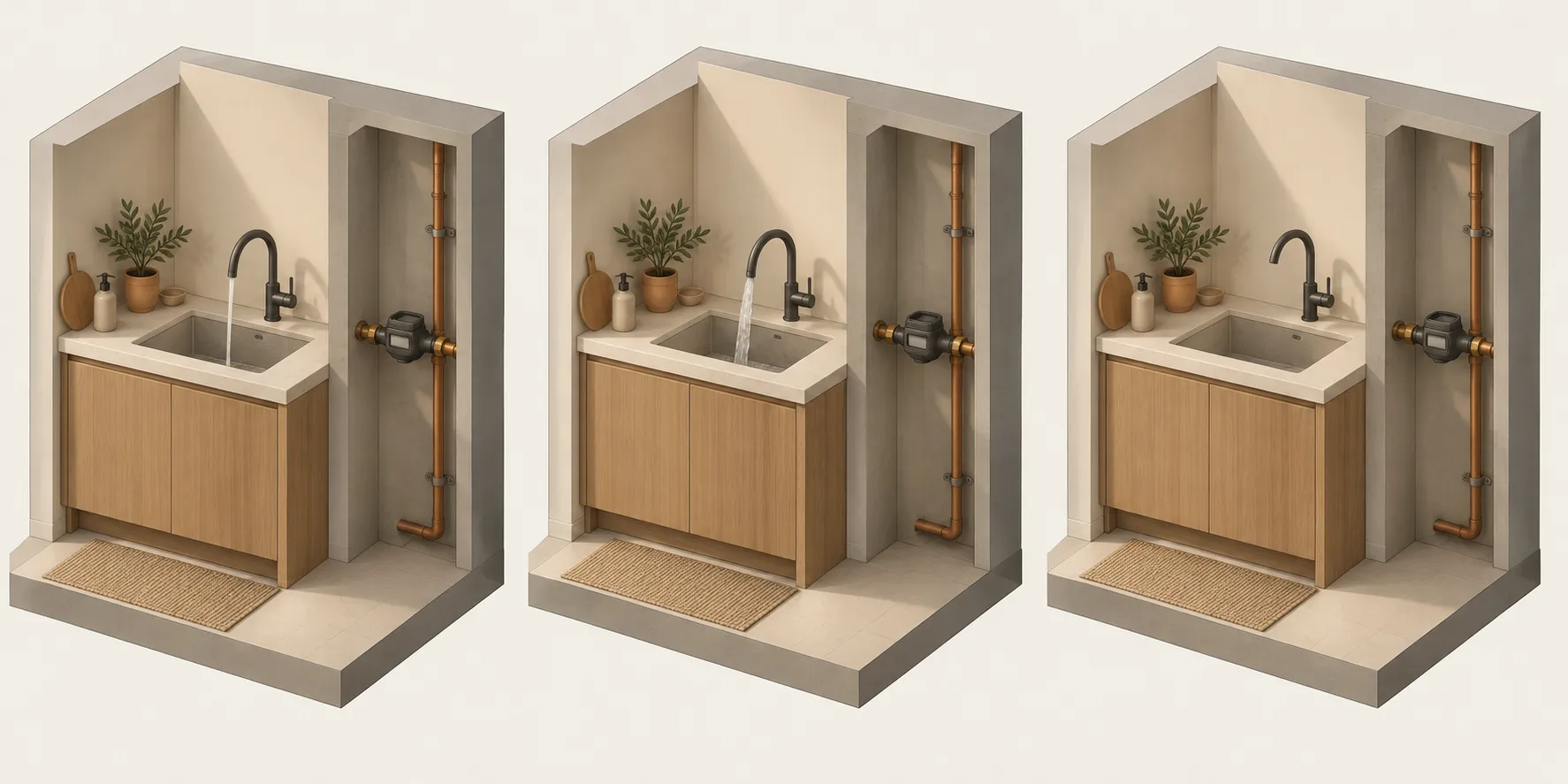

Слева — небольшой расход, в центре — более интенсивный, справа — потребление прекращено. Ritmod признаёт остановку после паузы без новых сигналов.

Накопленный объём отвечает на вопрос «сколько уже потратили». Скорость помогает понять «насколько интенсивно тратим сейчас». Например, тонкая струя воды и полностью открытый кран увеличивают итоговое количество с разной быстротой.

Поступают сигналы → обновляется оценка скорости → новых сигналов нет достаточно долго → скорость становится нулевой, признак потребления снимается.

Остановка отображается с задержкой, а после запуска или длительной паузы для оценки нужны новые сигналы. При редких импульсах небольшой расход может ещё идти, хотя показание скорости уже стало нулевым. Отсутствие сигналов также может быть связано с потерей связи, поэтому ноль сам по себе не подтверждает физическую остановку.

В текущей реализации скорость вычисляется по времени между переключениями импульсного входа. Длительность замыкания и размыкания может влиять на результат, даже если количество ресурса считается верно. Перед использованием скорости для принятия решений её проверяют на разных режимах расхода по контрольному измерению или показаниям прибора.

Учёт можно продолжить с имеющихся показаний

Если физический счётчик уже накопил расход, начинать учёт в Ritmod с нуля необязательно. Накопленное значение можно согласовать с его показанием и затем продолжить подсчёт. При необходимости доступна ручная корректировка; дальнейшее накопление идёт с точностью до количества ресурса на один учтённый импульс.

Для расхода за выбранный период сравнивают начальное и конечное показания. История по дням, тарифы, стоимость и автоматические отчёты требуют отдельного решения: импульсная автоматизация сама их не рассчитывает.

После перебоя питания или связи показания сверяют с физическим прибором. Пропущенные импульсы автоматически не восстанавливаются; при аварийном завершении может потеряться и часть ещё не сохранённого подсчёта.

Как выбрать свой вариант учёта

Сначала определяют, что именно нужно видеть:

• Общий расход дома или отдельную линию, помещение, оборудование.
• Только накопленное количество или ещё скорость и признак потребления.
• С какого показания продолжать учёт и в каких единицах сравнивать результат.
• Где будут использоваться данные: для наблюдения или как вход отдельного сценария.

Затем проверяют совместимость прибора, передачу импульсов и точность результата: сравнивают прирост показаний, слабый и интенсивный расход, паузу и восстановление после перебоя.

Данные учёта можно передавать в другие совместимые автоматизации. Уведомление о необычном расходе, ограничение объёма полива или команда перекрыть воду требуют отдельных правил и проверки всей связки. Для обнаружения воды у места аварии предусмотрена защита от протечек воды.
