Параллельная загрузка бойлера

После душа или мытья посуды нужно восстановить запас горячей воды. При этом дому может по-прежнему требоваться отопление, а приточной вентиляции — подогрев воздуха.

Параллельная загрузка позволяет нагревать воду в бойлере, сохраняя подачу тепла в вентиляцию и отопление. Это отдельная функциональность для систем, где уже установлен двухконтурный котёл или предусмотрен водяной нагрев приточного воздуха.

Бойлер косвенного нагрева работает как отдельный отопительный контур: термостат бойлера + прямая насосная группа без смесителя. Термостат запрашивает нагрев, насос обеспечивает циркуляцию через теплообменник бака, а источник получает запрос на высокую температуру теплоносителя — часто максимальную допустимую для этого контура.

«Загрузка» здесь означает передачу тепла воде в баке. Горячее водоснабжение — ГВС — получает запас нагретой воды, а остальные контуры продолжают работать по своим запросам. Одновременная работа требует подходящей схемы подключения и достаточной мощности оборудования.

Вода в баке остывает — начинается нагрев

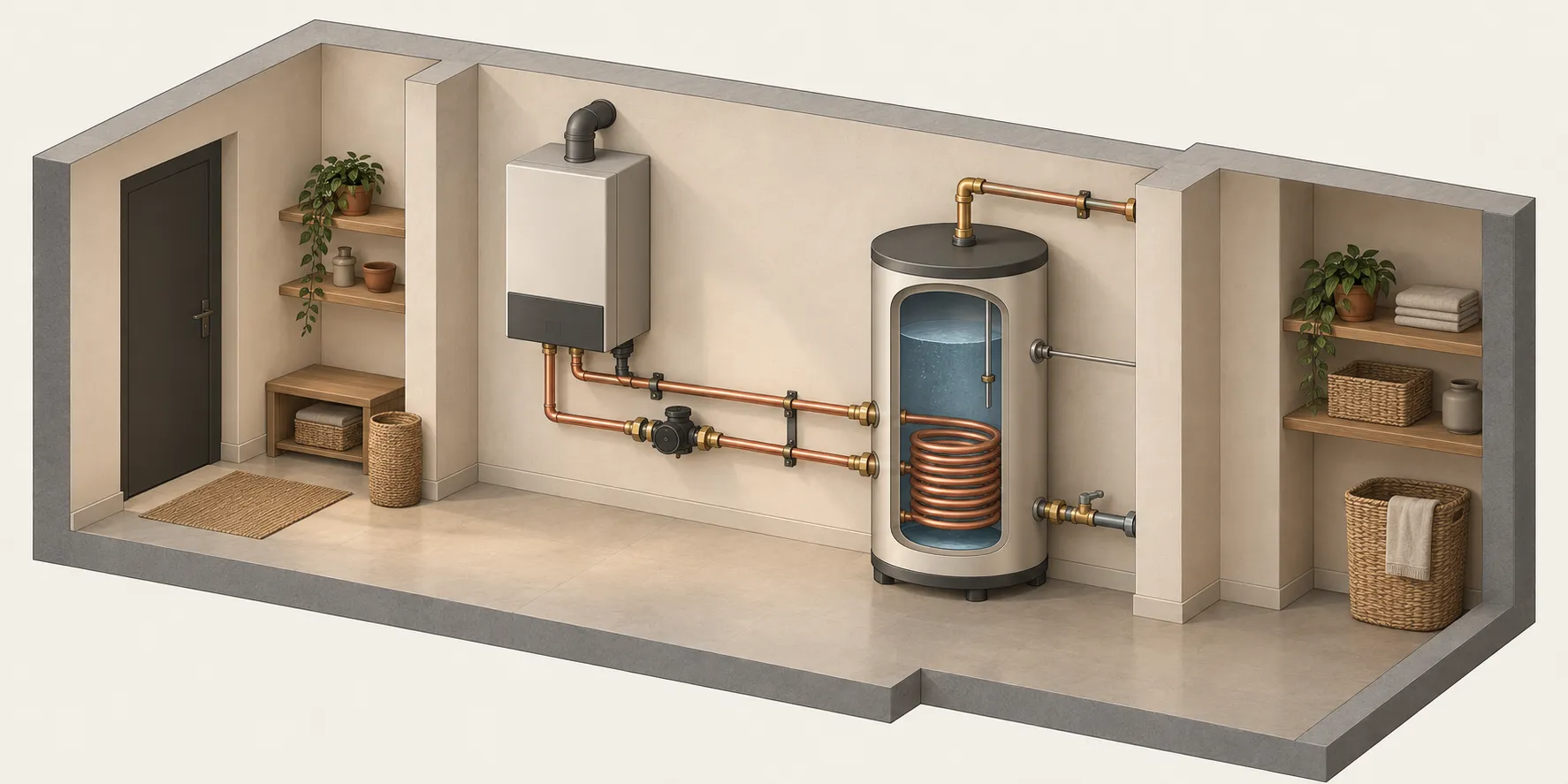

Термостат бойлера запрашивает тепло → прямая насосная группа перемещает теплоноситель через змеевик → вода в баке нагревается. Разрез объясняет принцип, а не монтажную схему.

У бойлера есть собственная потребность в нагреве. Его термостат следит за температурой воды в баке. Когда нужен нагрев, запрос передаётся насосной группе и источнику тепла. Горячий теплоноситель проходит через теплообменник внутри бака и отдаёт тепло воде для ванной и кухни; эти жидкости не смешиваются.

Когда термостат снимает запрос, потребность бойлера в тепле заканчивается. Насос может ещё поработать в течение предусмотренного времени выбега. Если другим контурам тепло всё ещё нужно, их запросы сохраняются.

Смеситель в группе загрузки не нужен: бойлер запрашивает высокую температуру для передачи тепла воде в баке. Температуру самой воды определяет его термостат. Допустимые значения зависят от источника и бойлера; ограничения текущей реализации указаны ниже.

Горячая вода готовится, дом продолжает получать тепло

Запрос бойлера добавляется к запросам отопления. Завершение нагрева бака не отменяет потребность комнат в тепле.

Можно пополнять запас горячей воды, пока радиаторы или тёплые полы обогревают дом. Бойлеру не требуется забирать управление всей системой: каждый контур сообщает, нужно ли ему тепло, а автоматизация источника учитывает общий запрос.

Один из случаев применения — в доме уже установлен двухконтурный котёл, а к системе добавляют накопительный бойлер или водяной подогрев вентиляции. Бойлер включают в отопительную часть отдельной прямой ветвью по совместимой проектной схеме. Его загрузка становится ещё одним запросом отопительной системы, без переключения всего тепла на встроенный приоритет ГВС котла.

Возможность такого подключения проверяют для конкретного котла. Наличие двух контуров само по себе не обеспечивает параллельную работу, а автоматизация не отменяет внутренние ограничения оборудования.

Если источник поддерживает передачу требуемой температуры теплоносителя, Ritmod учитывает наибольший из переданных температурных запросов в заданных пределах. Высокий запрос бойлера может определять температуру общей подачи на время загрузки. При релейном управлении передаётся запрос на нагрев. Для других контуров, которым нужна более низкая температура, применяют свои смесительные узлы — их работа описана в разделе отопления.

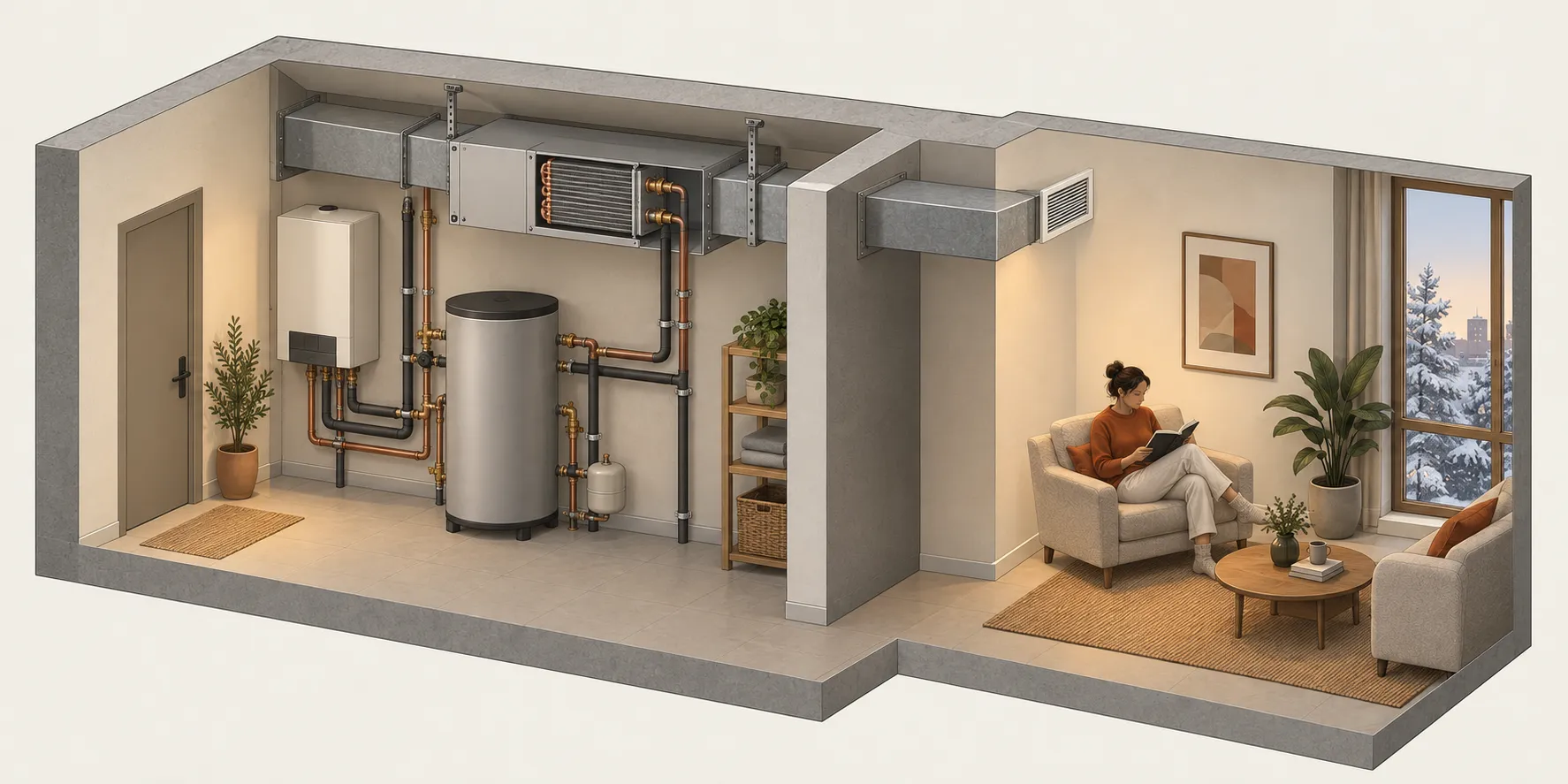

Вентиляция сохраняет подогрев воздуха

Бойлер и водяной калорифер — отдельные потребители тепла. Запрос нагрева воды сам по себе не требует отключать контур вентиляции.

В холодную погоду приточный воздух может нуждаться в постоянном подогреве. В системе с водяным калорифером важно учитывать его потребность и во время подготовки горячей воды для душа.

Параллельная загрузка позволяет сохранить запрос и циркуляцию контура вентиляции, пока бойлер получает тепло по своей ветви. Это полезно там, где переключение всего тепла на ГВС привело бы к перерыву в подогреве притока.

Непрерывность фактического нагрева зависит от котла, гидравлики и доступной мощности. Защита калорифера от замерзания и реакция вентиляционной установки на недостаток тепла должны быть предусмотрены отдельно; один сохранённый запрос их не заменяет.

Летом горячая вода остаётся нужна

Если комнаты не запрашивают тепло, бойлер может обращаться к источнику самостоятельно. Отсутствие отопительного запроса не означает отключение ГВС.

В тёплое время года дому может не требоваться обогрев, но душ и кухня продолжают пользоваться горячей водой. Независимый запрос бойлера позволяет готовить её без запроса от комнатных термостатов.

Для этого отопительные ветви должны иметь собственное управление, а источник — оставаться доступным для бойлера. Общий сезонный запрет на работу котла не должен блокировать нужный нагрев воды. Такой результат проверяют для выбранной схемы, а не предполагают автоматически при отключении отопления.

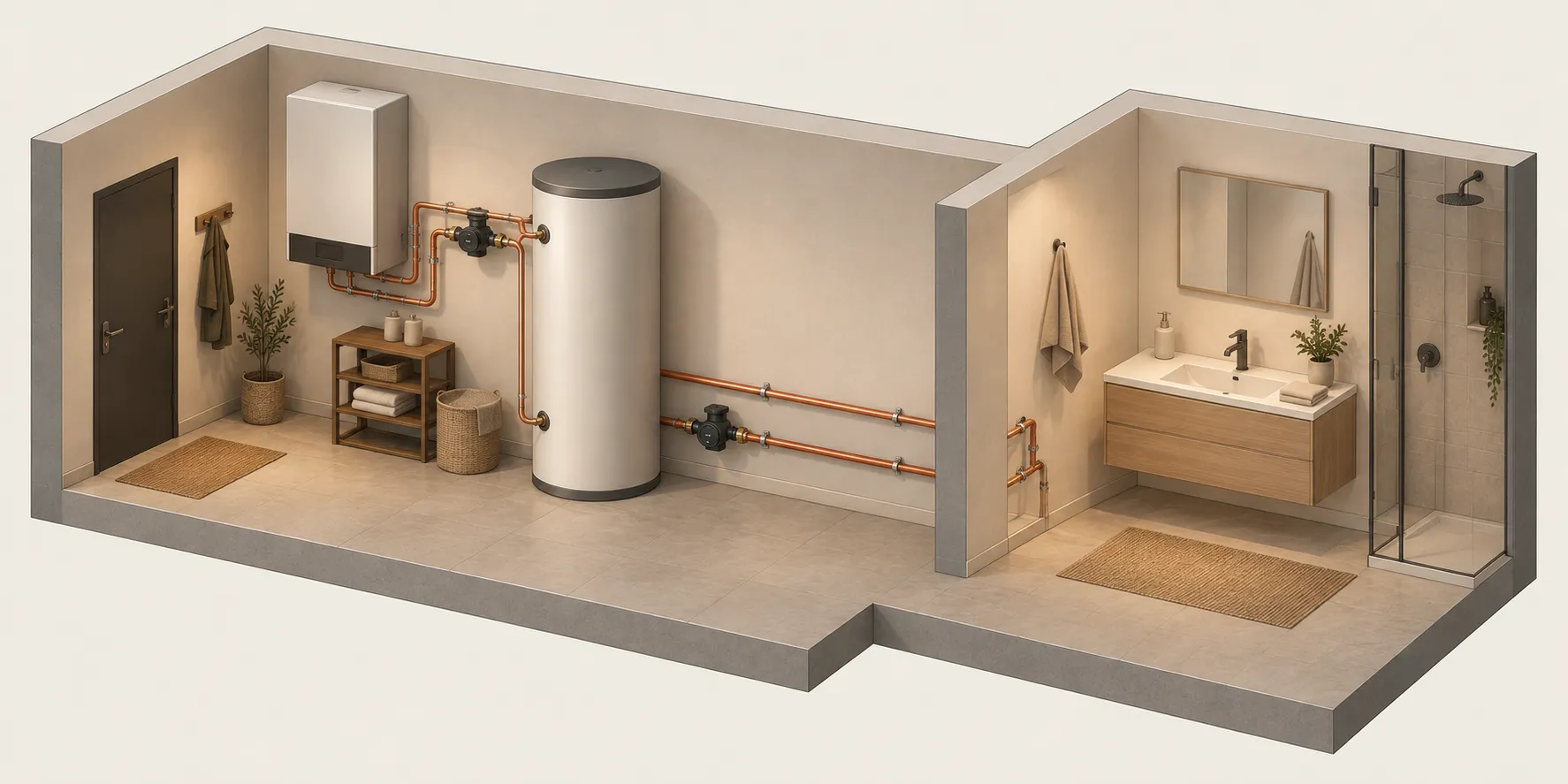

Нагреть запас и доставить воду ближе к крану

Загрузка нагревает воду в бойлере. Рециркуляция перемещает уже нагретую воду ближе к точкам использования. Это две совместно работающие автоматизации.

Нагретая вода в баке ещё не означает, что она сразу появится у удалённого крана. Для уменьшения ожидания можно дополнить систему рециркуляцией горячей воды.

Бойлер поддерживает запас по запросу своего термостата, а рециркуляция запускает насос по движению или кнопке и работает ограниченными циклами. Запрос рециркуляции сам по себе не является командой загрузить бойлер. Обе задачи могут работать под управлением одного контроллера Ritmod.

Что нужно для этого результата

Параллельная загрузка собирается из автоматизаций отопительной системы: термостат бойлера, прямая насосная группа и управление теплогенератором. При выборе результата с проектировщиком определяют:

• какой запас воды и время восстановления нужны ванной и кухне;
• какие контуры должны продолжать получать тепло во время загрузки;
• откуда приходит запрос бойлера и чем регулируется температура воды;
• позволяют ли мощность источника и схема подключения обеспечить совместную работу.

Перед внедрением: расширение диапазона температуры термостата для бойлера уже внесено в расчёт. Согласование схем настроек и состояния, а также проверка обновления существующих конфигураций ещё не завершены. Поэтому готовность конкретной версии для бойлера нужно подтвердить перед применением.

Желаемую температуру воды меняют через термостат бойлера. Прямое включение насоса не заменяет запрос нагрева и не гарантирует горячую воду. Доступность источника, его паузы и защитные ограничения также влияют на начало и длительность загрузки.

При приёмке проверяют полный цикл: запрос остывшего бака, запуск циркуляции и источника, фактический нагрев, снятие запроса и выбег. Отдельно проверяют, что отопление или вентиляция продолжают получать нужное тепло при одновременных запросах, а летом нагрев бойлера не вызывает ненужный обогрев комнат.

Общая работа насосов, смесителей и теплогенераторов раскрыта в разделе «Отопление». Настройка конкретного решения — следующий шаг после выбора требуемого поведения.
