Рециркуляция горячей воды

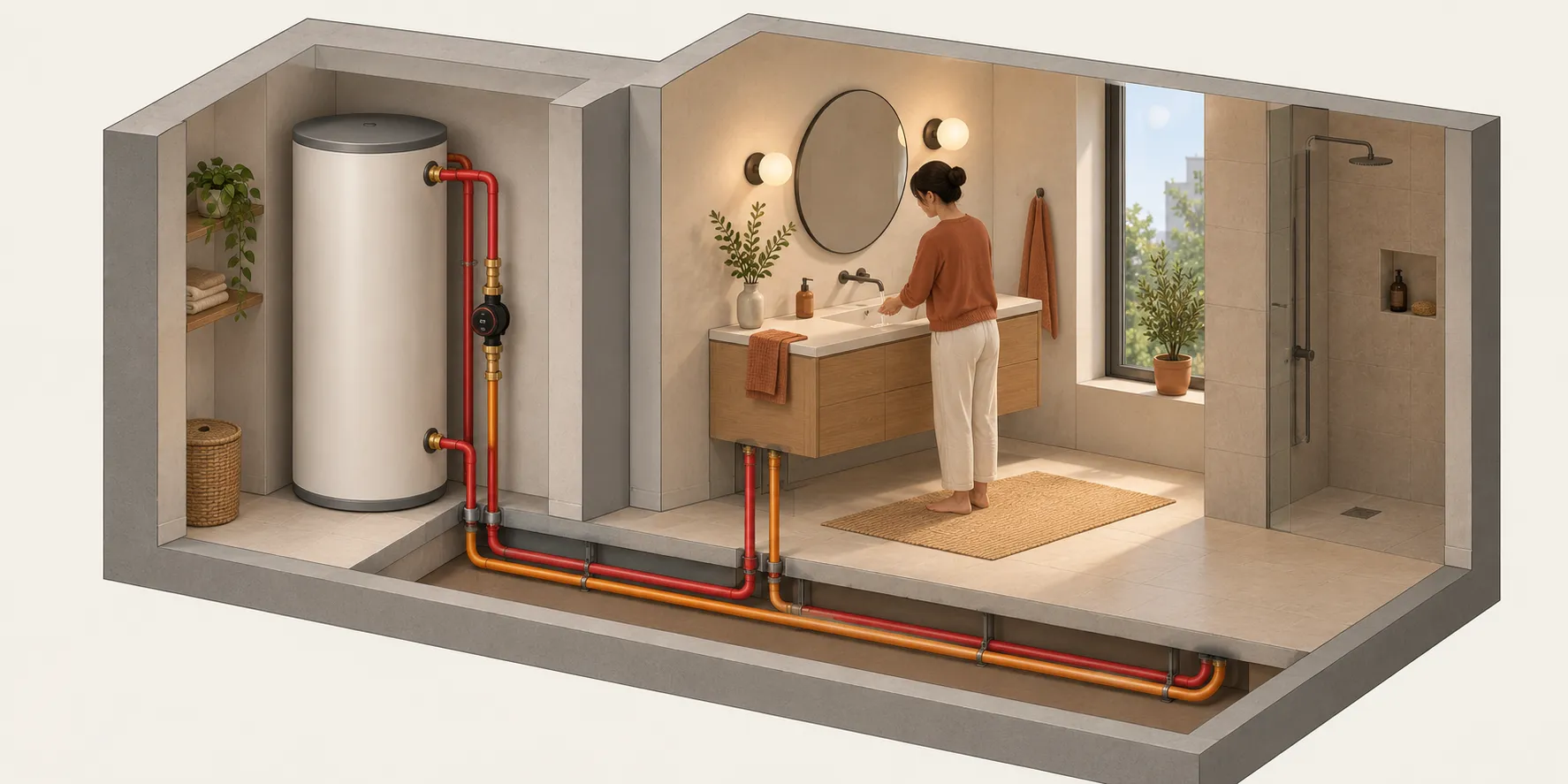

Человек пользуется водой в ванной; рядом показаны накопитель горячей воды, насос и проходящие к ванной трубы контура рециркуляции.

Подойти к умывальнику и меньше ждать, пока из крана пойдёт горячая вода. Рециркуляция помогает подготовить воду ближе к месту использования, чтобы меньше сливать остывшую воду в ожидании тёплой.

Ritmod может запустить насос по движению или нажатию кнопки, дать ему поработать выбранное время и затем сделать паузу. Подготовка начинается ещё до открытия крана, а насос работает отдельными циклами.

Для этого нужен подготовленный контур рециркуляции горячего водоснабжения — ГВС: горячая вода проходит по трубам ближе к точкам использования, а по обратной линии возвращается к источнику нагрева. Автоматизация управляет насосом этого контура.

Скорость появления горячей воды зависит от длины труб, расстояния от контура до крана, насоса и доступности нагретой воды. Начало рециркуляции не означает, что горячая вода уже дошла до крана.

Вы подходите к ванной — начинается подготовка

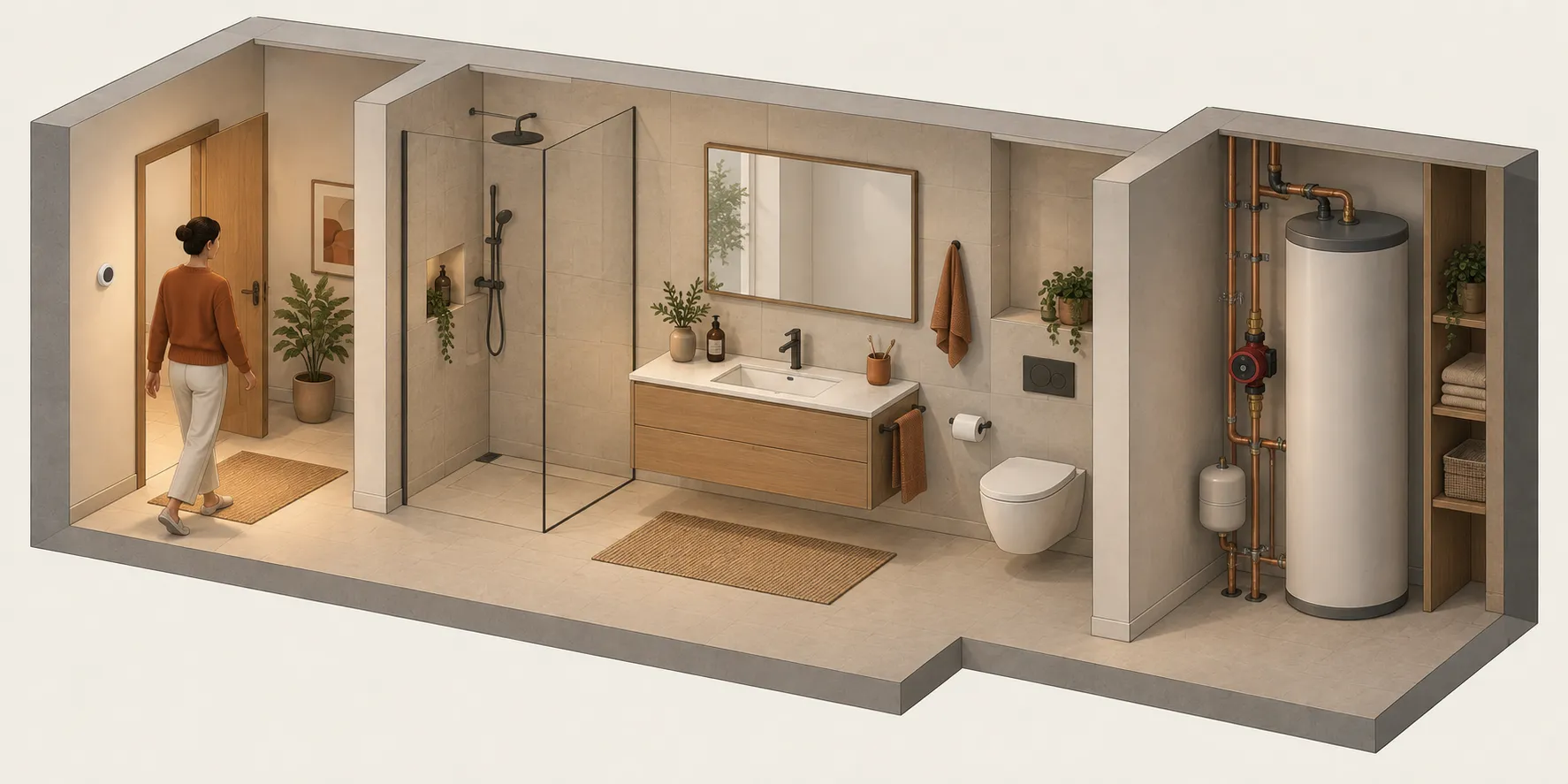

Человек подходит к ванной мимо датчика движения; кран ещё закрыт, а в соседней нише находится насос рециркуляции. — Датчик замечает движение → появляется повод подготовить воду → насос запускает цикл, если сейчас нет блокировки.

Вы идёте умываться, а система уже начинает перемещать горячую воду по контуру. Источником запуска может быть датчик в ванной, кухне или на подходе к ним. Несколько подходящих зон могут обращаться к одному насосу.

Место датчика выбирают по привычкам: если он замечает человека заранее, у воды есть больше времени на подготовку. При этом движение не подтверждает, что человек обязательно откроет кран. Для проходного места можно выбрать более подходящую зону обнаружения или запуск кнопкой.

Движение служит поводом начать цикл. Насос не обязан работать всё время, пока человек находится в помещении: длительность уже начатого цикла ограничена по времени.

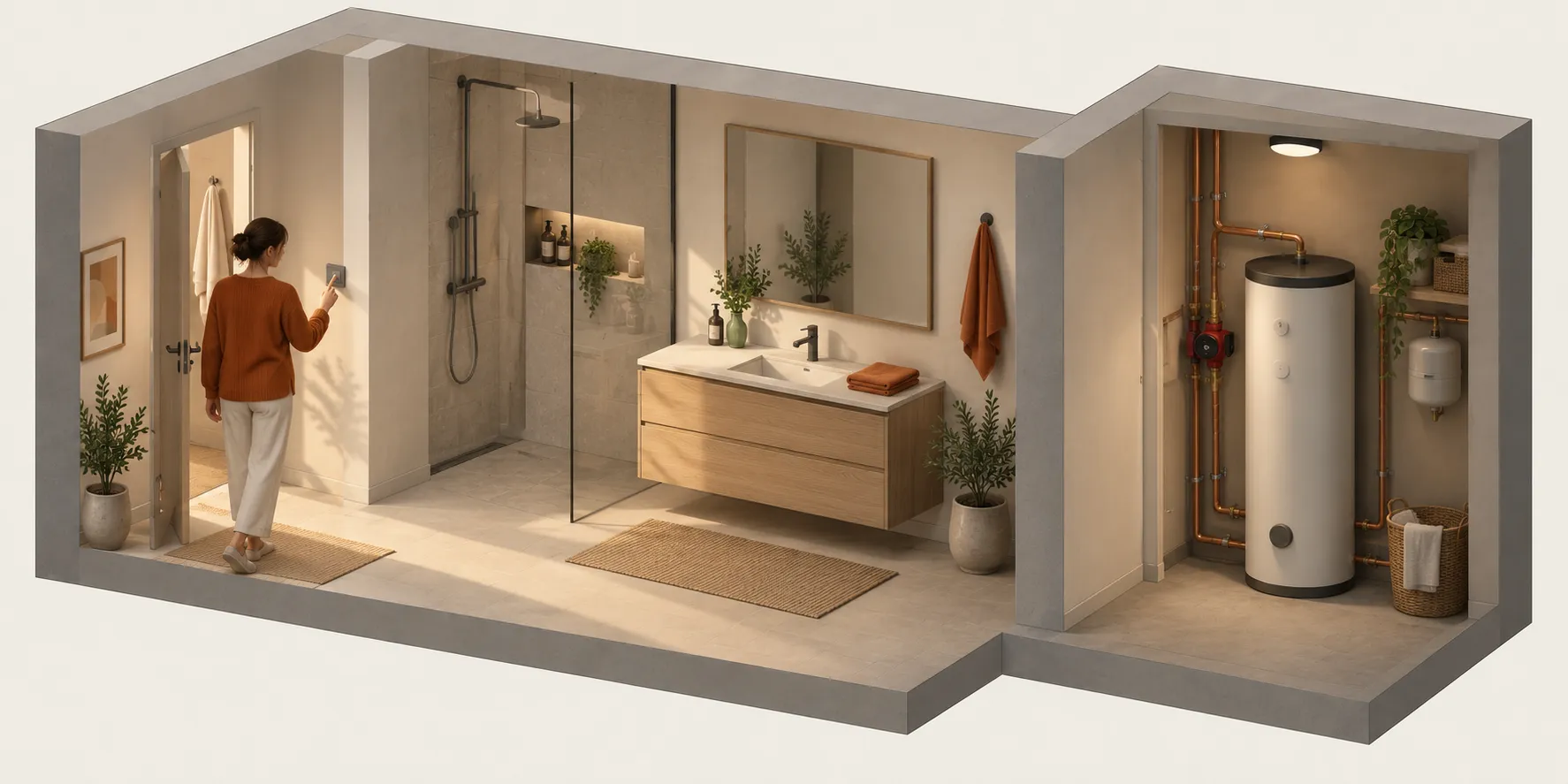

Кнопка помогает подготовить воду заранее

Если горячая вода нужна не при каждом проходе, можно запросить подготовку вручную. Например, нажать кнопку перед тем, как идти в душ или заниматься делами на кухне.

Источником запроса может быть и выбранное действие обычного выключателя, связанное с использованием помещения. Важно выбрать действие, которое действительно имеет смысл для этого сценария, и проверить его реакцию.

Кнопка запрашивает цикл рециркуляции. Она не работает как прямой переключатель «включить или выключить насос» и не обходит блокировки. Повторное нажатие во время работы не продлевает начатый цикл, а во время паузы не запускает насос немедленно.

Насос работает циклом и делает паузу

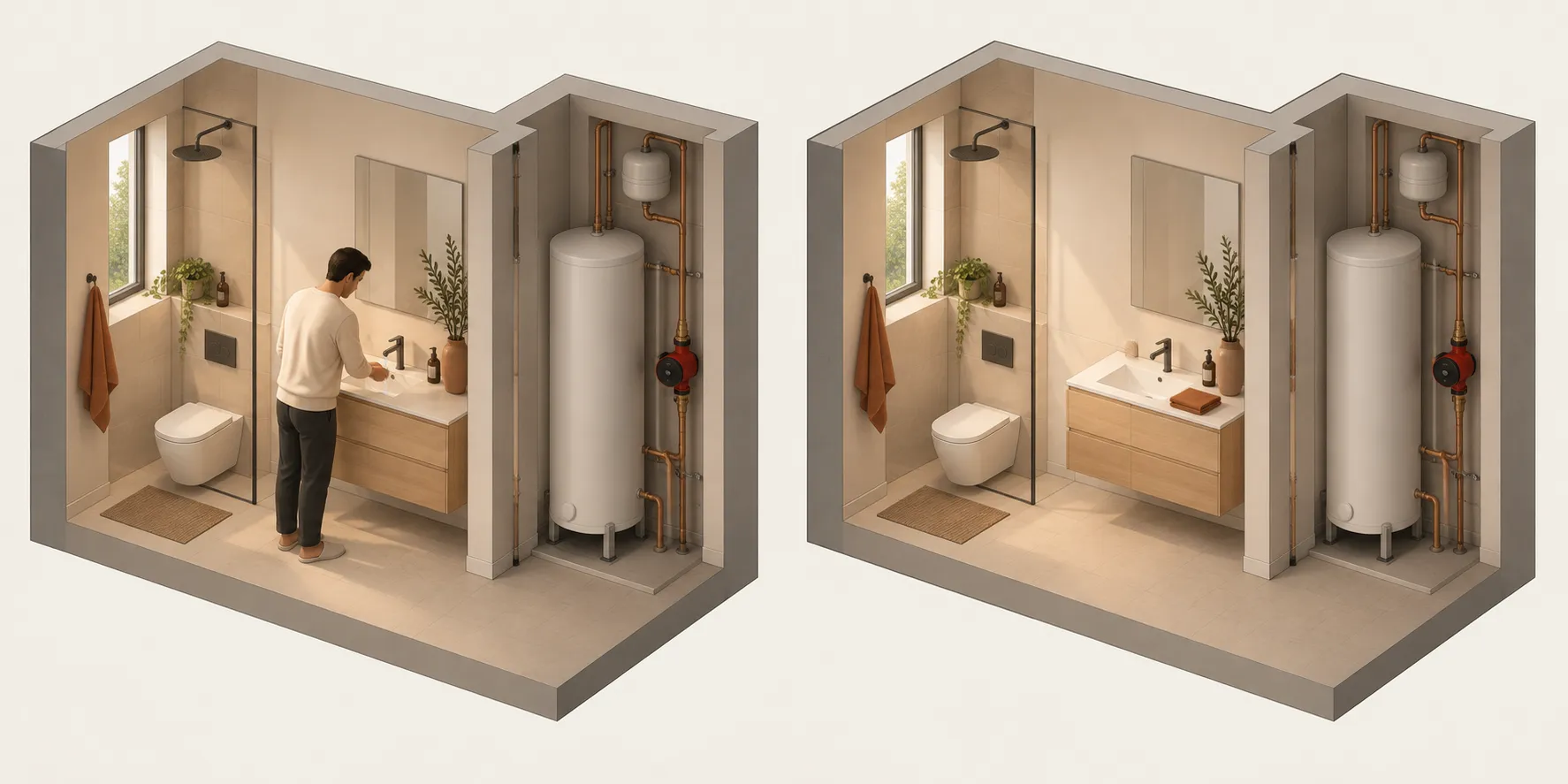

Одна ванная во время использования и позже, когда кран закрыт; насос и накопитель остаются частью той же системы. — После запуска насос работает выбранный период, затем останавливается и выдерживает паузу. Остановку определяет время цикла, а не закрытие крана на иллюстрации.

Для подготовки воды насос включается на ограниченный период. Время отсчитывается от запуска: новые движения и нажатия кнопки не начинают отсчёт заново. После завершения периода автоматизация передаёт команду остановки при очередной проверке таймера.

Затем действует пауза перед следующим запуском. Она помогает не повторять рециркуляцию сразу после уже выполненного цикла, когда вода в контуре ещё может сохранять тепло.

Запрос → работа насоса → остановка по времени → пауза → возможность следующего запуска. Завершение паузы само по себе не включает насос: нужен подходящий сигнал активности. Вода продолжает быть доступна через обычные краны и во время паузы; насос рециркуляции не перекрывает водоснабжение.

Длительность работы и паузы выбирают по тому, сколько времени занимает подготовка и как быстро остывает конкретный контур. Эта автоматизация не измеряет температуру воды: пауза не подтверждает, что вода всё ещё горячая, а окончание цикла не является измерением её готовности. На объекте проверяют фактическое время ожидания у нужных кранов.

Ночной проход может не запускать насос

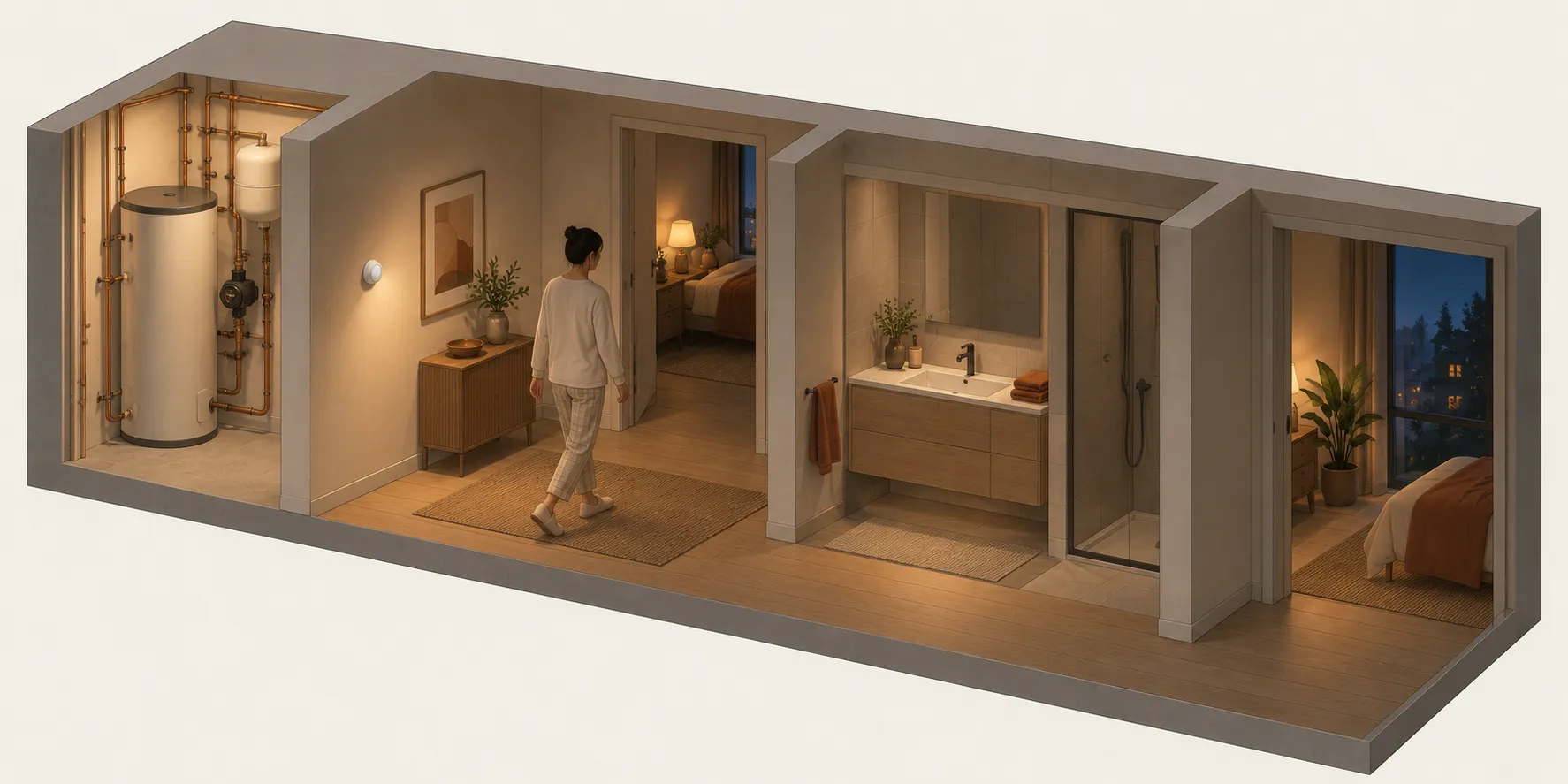

Ночью человек проходит по коридору рядом с ванной; виден датчик движения, кран остаётся закрытым. — Для выбранного датчика можно исключить период, когда его движение не должно служить обычным поводом для запуска.

Если ночью вы часто проходите мимо ванной, рециркуляция может быть нужна не каждый раз. Для отдельного датчика движения можно исключить определённый промежуток суток из обычного участия в запуске, в том числе интервал через полночь.

Это ограничение конкретного источника движения. Кнопка и другие разрешённые источники активности могут продолжать запрашивать рециркуляцию. Уже запущенный цикл заканчивается по своему времени; начало исключённого периода не является командой немедленной остановки.

Недавно полученная активность ещё некоторое время сохраняется. Поэтому переход границы такого интервала не стоит воспринимать как строгую блокировку всех запусков насоса. Если нужен полный запрет работы в определённые часы, его отдельно обеспечивают в составе решения.

Сигнал протечки останавливает рециркуляцию

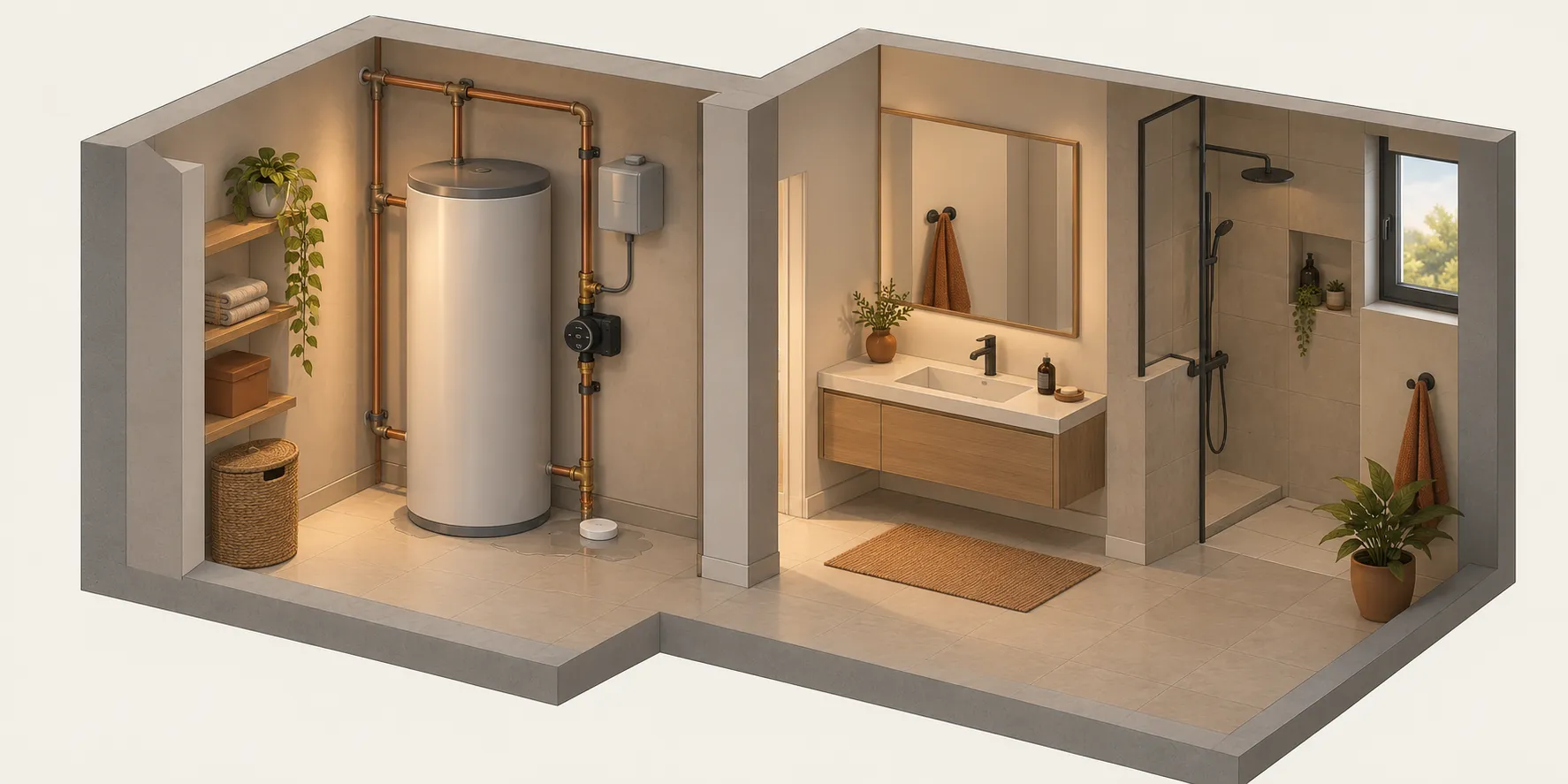

Небольшая протечка у трубопровода касается напольного датчика; насос рециркуляции и его электрические части расположены выше, вне воды. — При получении сигнала протечки автоматизация передаёт команду выключения насоса и блокирует новый запуск, пока сигнал сохраняется.

Рециркуляцию можно связать с одним или несколькими источниками сведений о протечке. Если хотя бы один из них сообщает о воде, автоматизация прекращает запрос на работу насоса и не запускает новый цикл по движению или кнопке.

Остановка насоса не перекрывает подачу воды. Для перекрытия нужны управляемые краны и отдельное решение защиты от протечек воды.

После исчезновения сигнала протечки блокировка снимается. При подходящей активности и отсутствии других блокировок рециркуляция может запуститься снова, в том числе по ещё актуальному сигналу движения. Обязательного ручного подтверждения после протечки в этой автоматизации нет. Если оно необходимо для объекта, его предусматривают отдельно.

Какое поведение подходит вашему дому

Для выбора результата обсудите:

У каких кранов ожидание горячей воды особенно заметно?
Есть ли подходящий контур рециркуляции с обратной линией и совместимый насос?
Где движение действительно означает, что скоро понадобится вода, а где удобнее кнопка?
В какие часы отдельные датчики не должны участвовать в запуске?
Как долго нужно готовить воду и какую паузу можно делать без потери комфорта?
Какие сигналы протечки должны останавливать насос и как разрешать работу после аварии?

Рециркуляция может работать на том же контроллере Ritmod, что и отопление, освещение и другие автоматизации дома. При этом она обслуживает горячую воду у кранов и имеет собственный цикл работы. Нагрев воды, регулирование её температуры и работа отопительных насосов — отдельные задачи. Нагрев запаса ГВС одновременно с другими потребителями тепла описан в разделе «Параллельная загрузка бойлера».

Для повседневного использования остаются привычные краны, а при выбранном ручном сценарии — кнопка запроса. Способ остановки для обслуживания согласуют отдельно: прямое переключение реле насоса может быть отменено автоматизацией при очередной проверке его состояния.

При сдаче решения проверяют запуск от каждого выбранного источника, реальное появление горячей воды, остановку по времени, паузу и повторный запуск. Отдельно проверяют ночной интервал, реакцию на протечку и её снятие, потерю связи и восстановление после перезапуска. Отображаемое состояние рециркуляции отражает команду автоматики; само по себе оно не подтверждает вращение насоса, движение воды или её температуру.

Иллюстрации показывают назначение оборудования и бытовые ситуации. Соединения, режимы и ограничения конкретного контура определяют при проектировании и проверке — после выбора желаемого поведения.
